メンテナンス性（保守性）とは、グリスアップやクリアランス調整、消耗部品の交換といった、ユーザーで行う日常のメンテナンス（整備）のしやすさであり、生産設備の安定稼働に関わる重要なポイントです。
メンテナンス性が低い場合、メンテナンス作業に危険が伴ったりメンテナンスしにくいことからこれが不十分になり、故障頻度が高まったり装置の寿命が短くなる恐れがあります。逆に保守性に優れた装置であれば、十分なメンテナンスの結果として安定稼働の維持と長寿命、ダウンタイムの最小化が達成されます。
とりわけ24時間稼働が前提となる成形工場などの製造現場では、日常点検のしやすさや保守作業の効率性が生産計画全体に影響を与えます。本記事では、自動取出機のメンテナンス性の基本と主なメンテナンス内容を整理したうえで、比較ポイントや選定時の考え方について解説します。

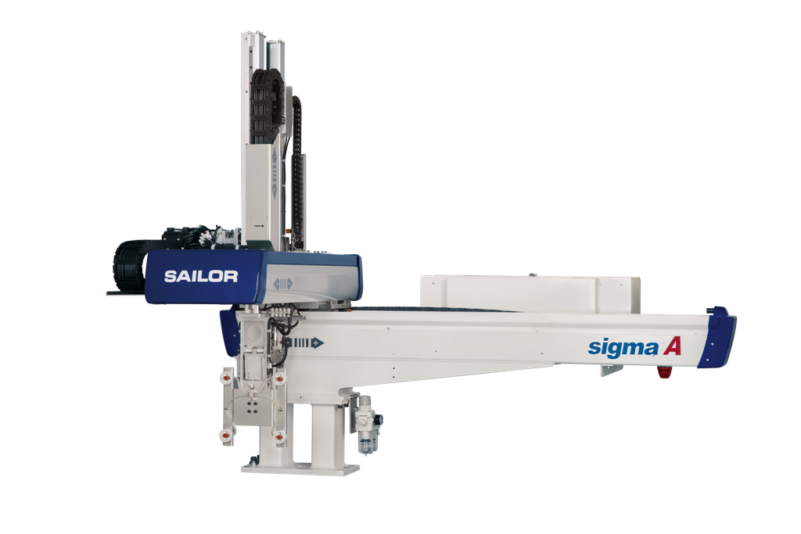

自動取出機とは
自動取出機とは、プラスチック射出成形機から製品を取出す装置であり、一般的にX・Y・Z軸の直線動作により製品の取出しや移載を行います。
取出機は成形工場において自動化を担う重要な設備であり、人手による金型からの製品取出し作業を代替することで作業者の負担や安全面の課題を抑えるとともに、品質のばらつきを低減し、生産性の向上に寄与します。
自動取出機におけるメンテナンスの重要性
自動取出機は長期間の稼働により部品の劣化や故障リスクが高まります。こうしたリスクを抑え、安定稼働と設備寿命の延長を実現するために必要なのが、日常的な保守（メンテナンス）作業です。「故障」についてはメーカーのサービスマンが対応する場合が多いですが、日常的なメンテナンスについては基本的に設備のユーザーで実施する必要があり、現場での作業性、すなわちメンテナンス性が運用負荷に直結します。
自動取出機の主なメンテナンス内容
自動取出機のメンテナンスは、主に次のような項目で構成されます。
- 摺動部のグリスアップ
- チャックの点検
- センサ・配線の確認
- ボルトの増し締め
- 消耗部品の交換
摺動部のグリスアップ
部品同士が接触しながら動く摺動部（しゅうどうぶ）、具体的にはレールやボールねじ、軸受け等のグリスアップは、摩擦抵抗を低減し、発熱の抑制や摩耗防止、および動作精度（位置決め精度）の維持に重要な役割を果たします。
グリスアップが不十分な場合、部品の摩耗が進行し動作不良や精度低下の原因となります。
チャックの点検
アーム先端に取り付ける、製品を把持する（つかむ）ための「チャック」（ハンド、エンドエフェクタ、EOAT(End-Of-Arm-Tool) 等とも言われる）には、特に細かい部品が集中し、日常的な点検や消耗品の交換、清掃が、動作不具合を未然に防ぐために重要です。
吸盤を使った「吸盤チャック」では、吸盤の摩耗や亀裂、真空発生装置のフィルタ目詰まり、配管の詰まり等が発生すると、製品の保持力が低下します。その結果、製品の落下や位置ズレの原因となるだけでなく、この吸盤のカスやエア配管にたまったゴミなどが製品に混入することで大きなトラブルの原因にもなります。
また、シリンダーを用いて製品をつかむ「機械式チャック」においても摩耗や変形、取付ボルトの緩み、空気圧の調整不足等により把持力が変化し、結果として製品落下やチャック部品の落下、把持力が強すぎることによる製品の破損等につながる可能性があります。
センサ・配線の確認
装置各部に配置されたセンサおよびその配線は、コントロール部が装置の状況を把握するために重要な役割を担っており、これが破損すると動作が不安定になるだけでなく危険な状態になる場合もあります。センサの動作が正常であることの確認は、装置の安全性と安定稼働に直結します。
異常検知の不良や誤動作を防ぐためにも、配線の断線や接触不良、センサの位置ズレなどを定期的に確認する必要があります。
ボルトの増し締め
成形機や取出機そのものの稼働により常に振動にさらされている特定部分のボルトの緩みチェック（増し締め）は、定期的に行う必要のある項目です。特に大きな負荷のかかる本体固定部分や、稼働部分のボルトの緩み、脱落、折れは重大事故につながる可能性があるためにトルクレンチなどを用いて丁寧に行う必要があります。
消耗部品の交換
短期的なものでは吸盤や滑り止めパッド、長期的なものではケーブルキャリア内の配管・配線やケーブルキャリアそのもの、タイミングベルトやガイドレール、ラックギヤ、ピニオンギヤ等も消耗部品に当たり、これらが摩耗したり経年劣化すると、精度が低下したり動作が不安定になったりします。不具合が発生する前の交換が必要です。
自動取出機のメンテナンス性を比較するポイント
メーカーや機種によって設計思想が異なるため、メンテナンス性にも差が生じます。適切な機種選定を行うためには、次のような観点から総合的に比較することが重要です。
- 構造のシンプルさ（部品点数）
- メンテナンス時の作業性
- 消耗部品の交換のしやすさ
- メンテナンスの自動化
- 自己診断・エラー検知機能
構造のシンプルさ（部品点数）
構造がシンプルで部品点数が少ないほど、チェックするべき箇所や消耗部品の数が少なくなり、メンテナンスは楽になります。従って、シンプルな構造の方が、複雑なものよりもメンテナンス性が高いと言えます。
メンテナンス時の作業性
カバーの取り外しなど、メンテナンス部分へのアクセス性の良し悪しや、作業者の姿勢についての考慮、レンチの回転スペース確保等は、メンテナンス性を大きく左右します。
消耗部品の交換のしやすさ
消耗部品をユニット単位でまとめて交換できたり、工具不要でワンタッチで交換できるような設計は、作業時間を短縮し、メンテナンスの負担を軽減します。
一方で、分解作業が多く必要な構造では、交換作業に時間がかかりダウンタイムの増加を招く可能性があります。
メンテナンスの自動化
グリスアップや消耗品交換を自動化することにより、作業者によるメンテナンスの頻度を抑えることができます。一方で、この自動化装置のメンテナンスも必要となるため、作業者の負荷の全体的なバランスの検討が必要です。
自己診断・予知保全機能
定期的なメンテナンスに代わり、装置の状態を監視して不具合発生前にメンテナンスを促す予知保全の機能は、メンテナンス頻度を最適化します。これによりダウンタイムは短縮され、生産性を向上させることができます。
メンテナンス性に優れた取出機の特徴
メンテナンス性に優れた取出機には、保守作業の効率化やダウンタイムの低減につながる設計が採用されています。主な特徴は以下のとおりです。
- ユニット化設計
- 自動グリスアップ機構
- メンテナンススペースの確保
- IoT・予知保全機能の搭載
ユニット化設計
複数の部品をまとめてユニット化された設計は、交換作業を効率化し作業時間を短縮します。
一方で、ユニットに含まれる、本当に交換が必要な部品以外の部品も交換することになるため、コストは上がる可能性があります。
自動グリスアップ機構
自動でグリスアップを行う機構を備えることで、定期的なグリスアップ作業の手間削減に寄与します。
また、適切な潤滑状態が維持されることで部品の摩耗を抑制し、寿命延長にもつながります。
メンテナンススペースの確保
メンテナンスのための作業スペースを十分に確保することで、安全かつ効率的にメンテナンス作業を実施できます。
不自然な姿勢での作業を避けることは、作業時間の短縮、ヒューマンエラーの低減につながります。
IoT・予知保全機能の搭載
各部に設置したセンサーからの情報を過去のデータと比較してメンテナンス時期を判断してくれる機能を搭載することで、適切なタイミングでメンテナンスを行うことが可能になります。
これにより突発停止を防止しつつ、ダウンタイムを最小化することができます。
自動取出機の選定時に注意すべきポイント
自動取出機を選定する際は、性能だけでなく、使用環境や保守性も含めた総合的な観点から判断することが重要です。主なポイントは次のとおりです。
- 使用環境（稼働時間・負荷）：稼働時間や負荷条件に応じて、適切な仕様を選定することが重要です。長時間稼働や高負荷環境では部品の劣化が進みやすくなるため、耐久性やメンテナンス頻度も考慮する必要があります。
- 保守体制（メーカー対応）：トラブル発生時の対応スピードやサポート体制は、安定稼働を左右する重要な要素です。定期メンテナンスや部品供給の体制が整っているメーカーを選定することで、長期的な安定運用につながります。
- ランニングコスト：導入時の初期費用だけでなく、消耗部品の交換費用やメンテナンス費用なども含めたランニングコストの考慮が必要です。長期的な運用を見据え、トータルコストでの判断が重要となります。
- 導入後のメンテナンス性：実際の運用を想定し、点検や部品交換の作業性を事前に確認することが重要です。メンテナンス性に優れた機種を選定することで、作業負担の軽減やダウンタイムの抑制につながります。
- 現場作業者への負荷、コスト、メンテナンス性、装置の仕様などのバランス：どれを重視して装置を選定するかにより、その導入先にとっての最適な装置は変わってきます。
セーラー万年筆の自動取出機のメンテナンス性
セーラー万年筆の自動取出機は、メンテナンス性にも配慮した設計が採用されており、作業性やメンテナンススペースが確保されています。そのため、導入先においても日常的な点検や保守作業を行いやすく、安定した生産に貢献します。
- 高い耐久性と精度による安定稼働：高剛性フレームやラック＆ピニオン構造により、部品への負荷が分散し、摩耗や劣化を抑制しやすい設計となっています。これにより、部品交換などのメンテナンス頻度を抑え、運用時の負担軽減にもつながります。
- 現場に合わせた柔軟なカスタマイズ対応：使用環境や生産条件に応じたカスタマイズが可能であり、無理のない運用が実現できます。その結果、設備への過度な負荷を抑え、故障リスクの低減につながります。
まとめ
自動取出機の性能を維持するうえで、メンテナンスは欠かせない要素です。グリスアップなどの基本作業は導入先での実施が前提となり、こうした作業のしやすさ（メンテナンス性）は機種選定の重要な判断基準となります。
セーラー万年筆では年次の定期メンテナンスにも対応しており、運用状況に応じたサポート体制の構築が可能です。メンテナンス性の比較では、構造のシンプルさやアクセス性、点検頻度、部品交換のしやすさ、自己診断機能などを総合的に評価することが重要です。
さらに、ユニット化設計や自動グリスアップ機構を備えた機種は、メンテナンス負担の軽減と安定稼働に貢献します。導入時には使用環境や保守体制も踏まえ、自社に適した機種を選定することが、長期的な安定運用の実現につながります。
メンテナンス性の高い取出機をご検討の際は、セーラー万年筆までお気軽にお問い合わせください。
