汎用チャックパーツ
ミニシリンダーユニット埋込検知付（L=53用)(1-7-57-0A-53RA)
- 型式 1-7-57-0A-53RA
- 価格 15,000円
- 発送日 翌営業日
- 種別 組立品
- 対応パーツ・ユニット 81タイプ汎用チャック
- 備考 ※組立てた状態で発送いたします。

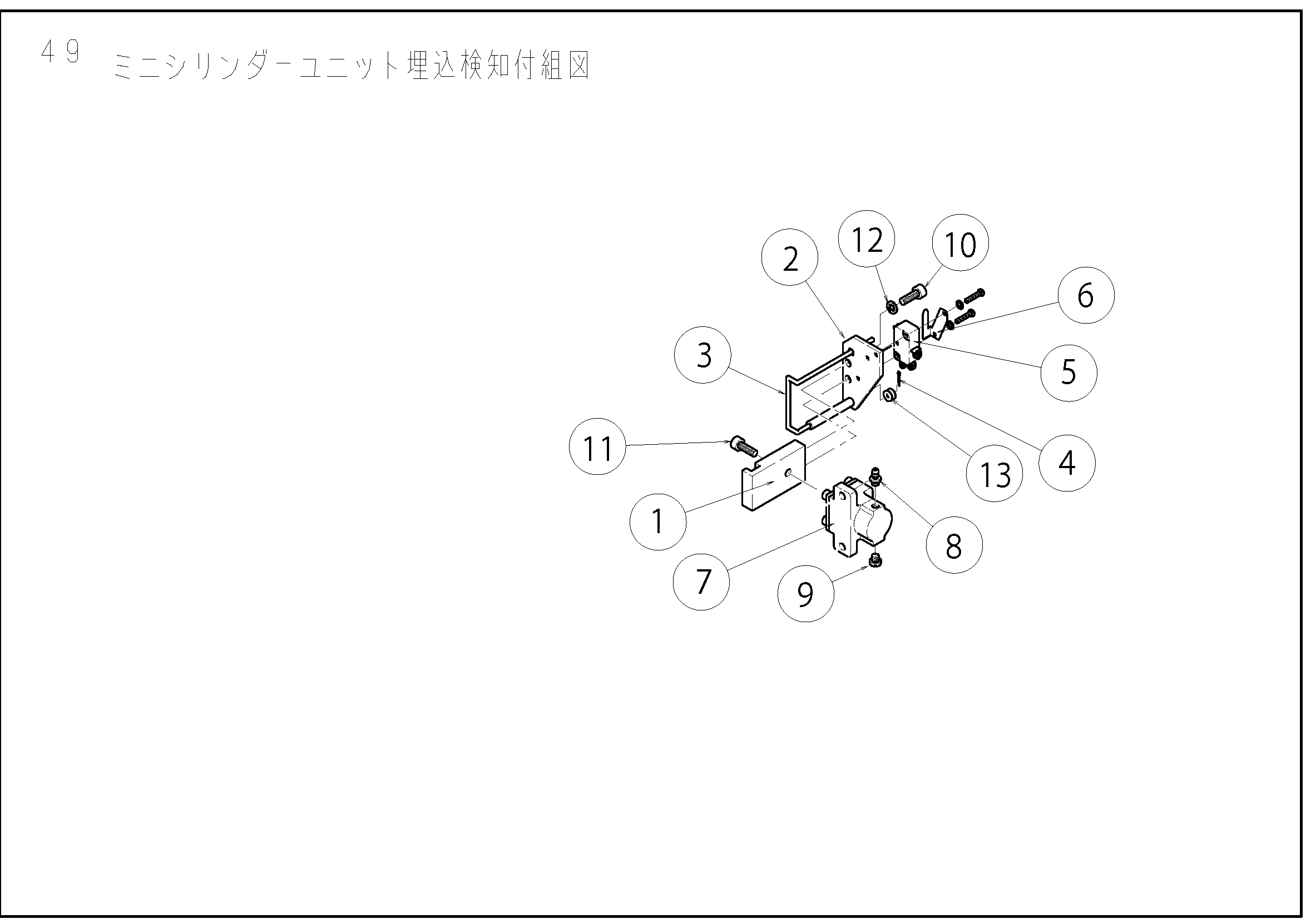

構成部品
※図面内の番号をクリックすることで、製品名をご確認いただけます。
| 風船番号 | 製品名 | 構成部品型式 |
|---|---|---|
| 1 | 爪（Ａ）Ｌ＝５３用 | 1-7-57-0AA |
| 2 | LS取付板Ｌ＝５３用 | 1-7-57-1B-53 |
| 3 | アクチュエーターL=53用 | 1-7-57-3A |
| 4 | ステンレス割ピン1.２×６ | 1.2X6 |
| 5 | 小形基本スイッチ | V-10-1A5 |
| 6 | アクチュエーター | VAL |
| 7 | セーラーミニシリンダー | MC-1 |
| 8 | アイフィッティング | 1-12-124B |
| 9 | ミニチュア管継手（プラグ） | M-5P |
| 10 | 六角穴付ボルトＭ５×１２ | 61-M5X12 |
| 11 | 六角穴付ボルトＭ５×１５ | 61-M5X15 |
| 12 | バネ座金Ｍ５ | 24-M5 |
| 13 | 平座金Ｍ３ | 21-M3 |
