汎用チャック
85タイプチャックユニット(85-Type-Chuck)
- 型式 85-Type-Chuck
- 価格 35,000円
- 発送日 5営業日
- 種別 組立品

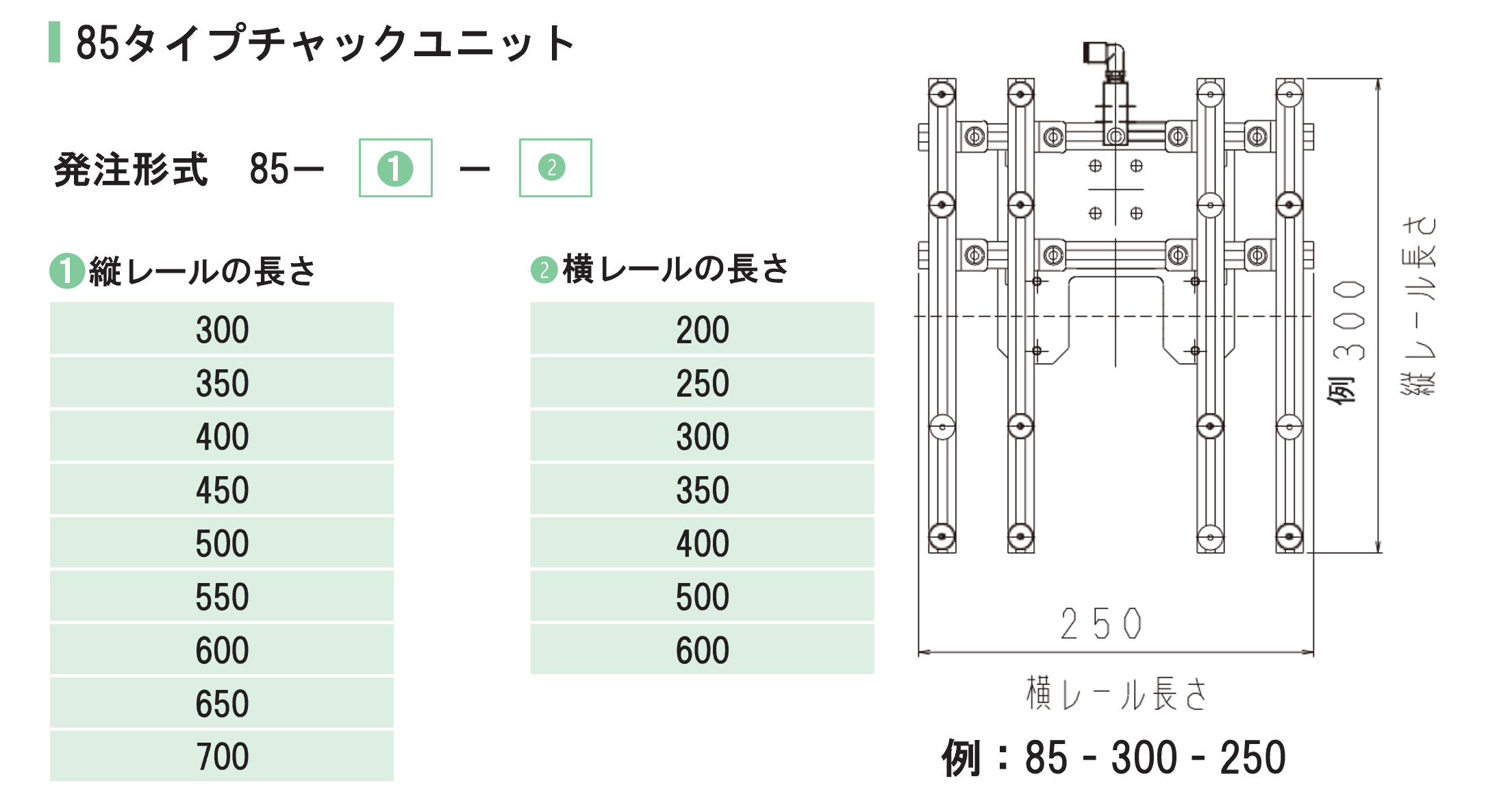

発注形式
85-Type-Chuck

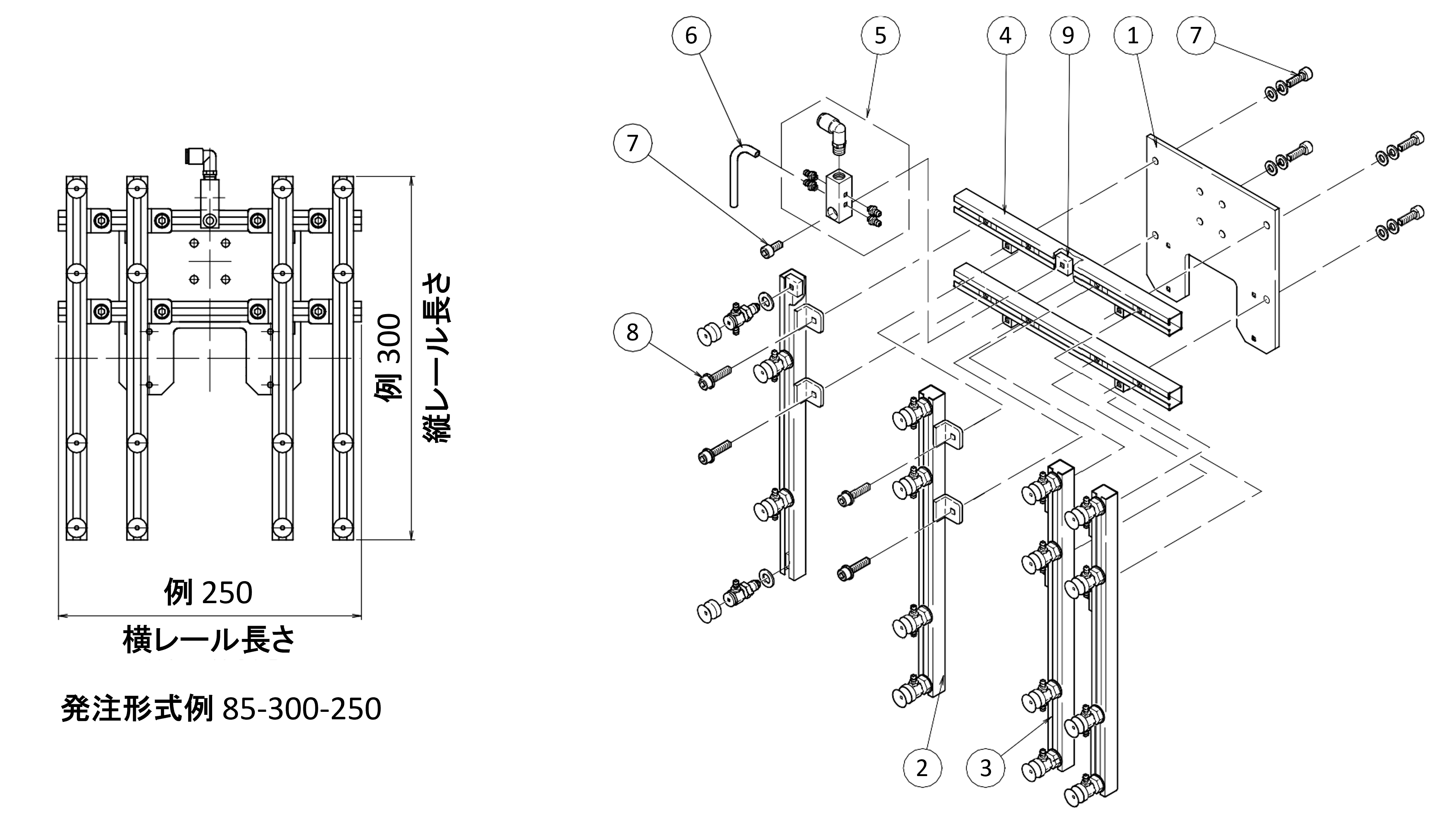

構成部品
※図面内の番号をクリックすることで、製品名をご確認いただけます。
| 風船番号 | 製品名 | 構成部品型式 |
|---|---|---|
| 1 | チャック基板 | 1-15-49-1 |
| 2 | 横レール | 1-15-49-3-(LW) |
| 3 | 縦レール（Ｌ） | 1-15-49-2L-(LH) |
| 4 | 縦レール（Ｒ） | 1-15-49-2R-(LH) |
| 5 | ４Ｐ分配管エルボＡｓｓｙ | 1-15-6-3A-LAS |
| 6 | 吸盤用チューブ | 3.5X7.5 |
| 7 | 六角穴付ボルトＭ６×１８ | 61-M6X18 |
| 8 | バネ座金平座金組込六角穴付ボルトM６×１５ | 68-M6X15 |
| 9 | 四角ナットＭ６ | NSM-08-6 |
