汎用チャック
84タイプチャックユニット(84-Type-Chuck)
- 型式 84-Type-Chuck
- 価格 60,000円
- 発送日 5営業日
- 種別 組立品

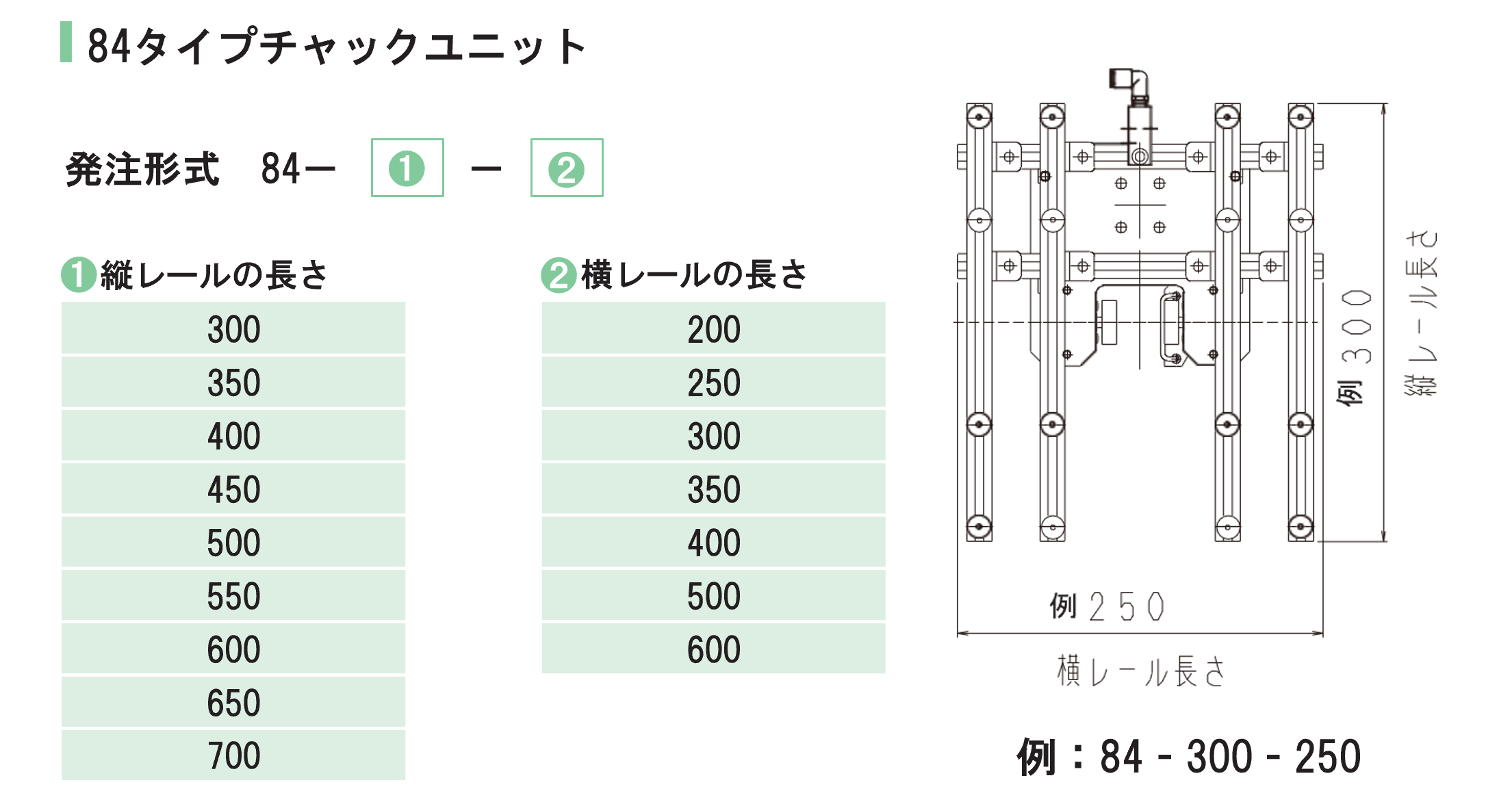

発注形式
84-Type-Chuck
構成部品

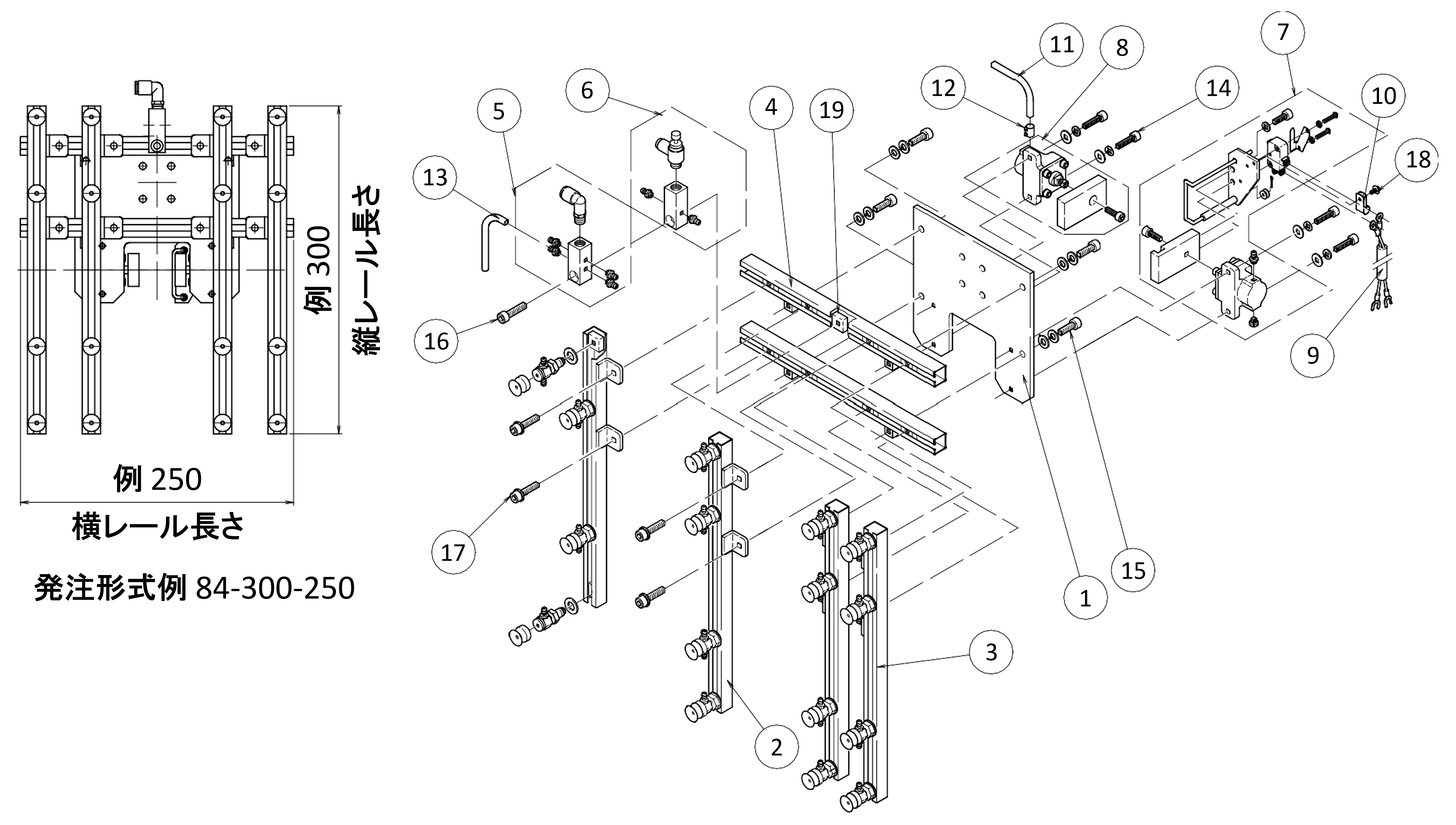

※図面内の番号をクリックすることで、製品名をご確認いただけます。
| 風船番号 | 製品名 | 構成部品型式 |
|---|---|---|
| 1 | チャック基板 | 1-15-49-1 |
| 2 | 横レール | 1-15-49-3-(LW) |
| 3 | 縦レール（Ｌ） | 1-15-49-2L-(LH) |
| 4 | 縦レール（Ｒ） | 1-15-49-2R-(LH) |
| 5 | ４Ｐ分配管エルボＡｓｓｙ | 1-15-6-3A-LAS |
| 6 | ２Ｐ分配管スピコンＡｓｓｙ | 1-15-6-3B-SAS |
| 7 | ミニシリンダーユニット埋込検知付（L=70用) | 1-7-57-0A-70RA |
| 8 | ミニシリンダーユニット埋込検知無し（L=70用) | 1-7-57-0A-70L |
| 9 | チャック標準ケーブル | 84-0002 |
| 10 | ナイロンクリップ | SL-4N |
| 11 | ウレタンチューブ（緑） | TP-6-GN |
| 12 | 継手用スリーブ | MS-06 |
| 13 | 吸盤用チューブ | 3.5X7.5 |
| 14 | 六角穴付ボルトＭ５×１５ | 61-M5X15 |
| 15 | 六角穴付ボルトＭ６×１８ | 61-M6X18 |
| 16 | 六角穴付ボルトＭ６×３５ | 61-M6X35 |
| 17 | バネ座金平座金組込六角穴付ボルトM６×１５ | 68-M6X15 |
| 18 | バネ座金平座金組込十字穴付ナベ小ネジM３×８ | 03-M3X8L |
| 19 | 四角ナットＭ６ | NSM-08-6 |
