汎用チャック
80タイプチャックユニット(80-Type-Chuck)
- 型式 80-Type-Chuck
- 価格 25,000円
- 発送日 5営業日
- 種別 組立品

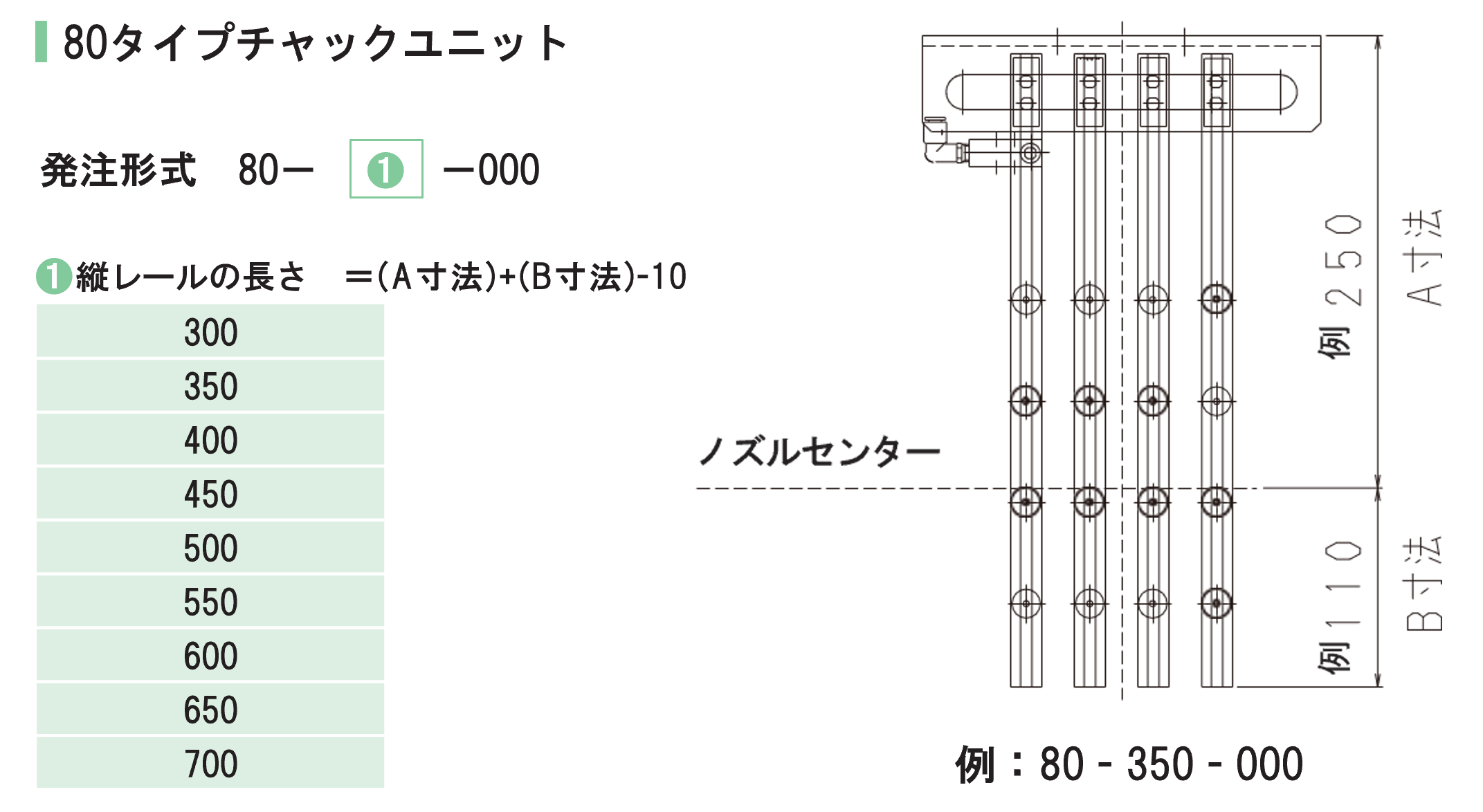

発注形式
80-Type-Chuck

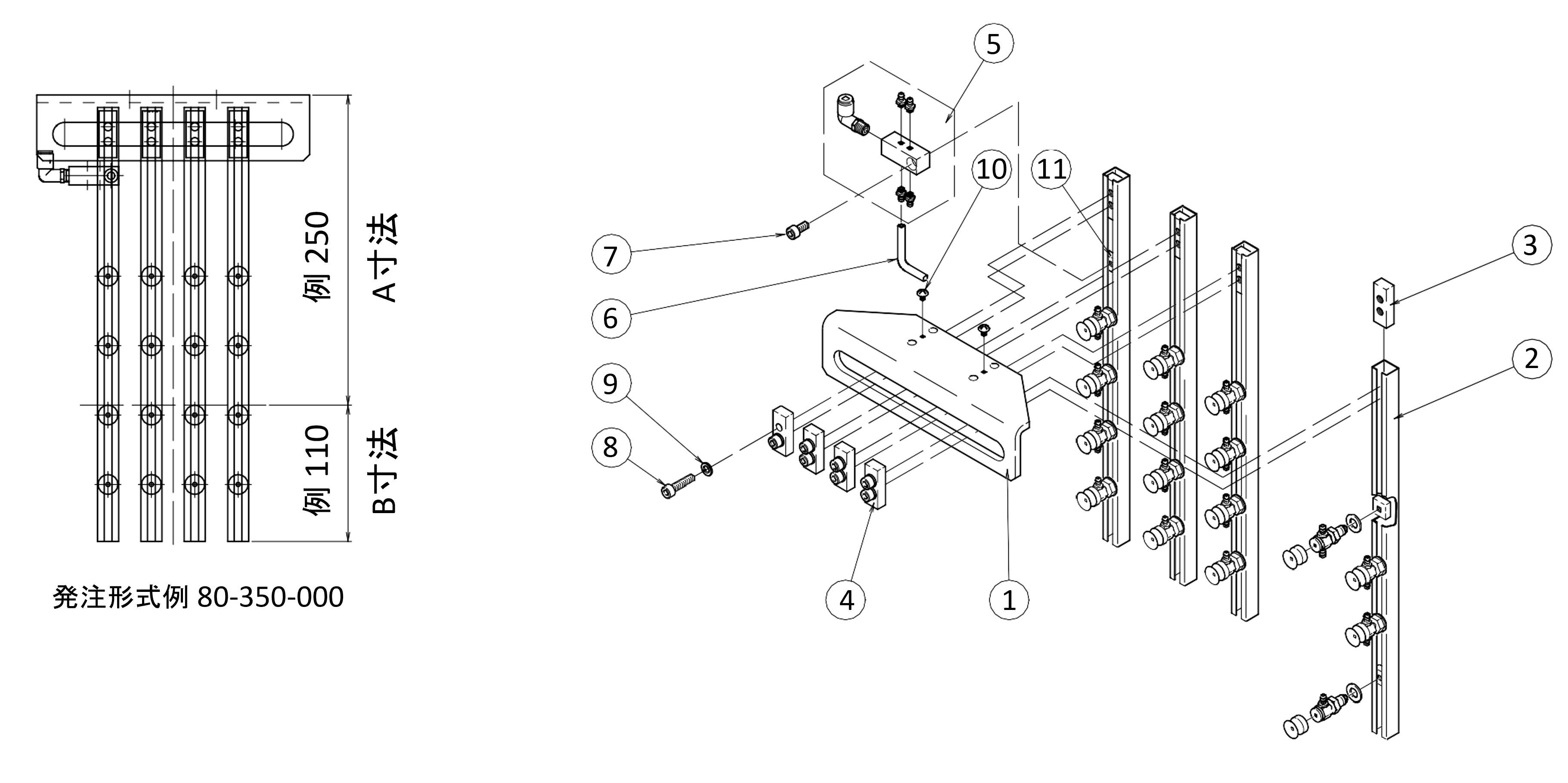

構成部品
※図面内の番号をクリックすることで、製品名をご確認いただけます。
| 風船番号 | 製品名 | 構成部品型式 |
|---|---|---|
| 1 | 吸盤チャック取付具 | 1-15-6-1A |
| 2 | 縦レール (カット品) | 1-15-6-2-(LH) |
| 3 | 板ナット | 1-15-6-4B |
| 4 | 板座金 | 1-15-6-5A |
| 5 | ４Ｐ分配管エルボＡｓｓｙ | 1-15-6-3A-LAS |
| 6 | 吸盤用チューブ | 3.5X7.5 |
| 7 | 六角穴付ボルトＭ５×１５ | 61-M5X15 |
| 8 | 六角穴付ボルトＭ６×２５ | 61-M6X25 |
| 9 | バネ座金Ｍ６ | 24-M6 |
| 10 | 十字穴付トラスネジＭ４×６ | 08F-M4X6 |
| 11 | 四角ナットＭ６ | NSM-08-6 |
